TESTIMONE D'INIEZIONE: T2
UGELLI PER INIEZIONE DIRETTA SUL PARTICOLARE
- SI: testimone d'iniezione minimo
- SI: materiali che lasciano filamenti o gocciolamenti all'apertura dello stampo
- SI: cambio colore
- SI: cariche abrasive (scegliere puntale 4/0)
- NO: colori intensi
- NO: applicazioni IMPRONTA SINGOLA per materiali termoplastici con temperatura di fusione superiore a 250°C
| Codice | C - L | 1 | 2 | T(2) | 4/0 | 4/1 | 5 | 6 | |
|---|---|---|---|---|---|---|---|---|---|
| UGEP2001MA | 0/1 | C=45 L=61 | UGCR2001M | REPNSP2001 | S101051000J | UGPU20TZ | UGPU20CU | UGEP200AT | - |
| UGEP2001SA | 0/1 | C=45 L=63 | UGCR2001S | REPNSP2001 | S101051000J | UGPU20TZ | UGPU20CU | UGEP200AT | UGAS2623 |
| UGEP2002MA | 0/1 | C=60 L=76 | UGCR2002M | REPNSP2002 | S101051000J | UGPU20TZ | UGPU20CU | UGEP200AT | - |
| UGEP2002SA | 0/1 | C=60 L=78 | UGCR2002S | REPNSP2002 | S101051000J | UGPU20TZ | UGPU20CU | UGEP200AT | UGAS2623 |
| UGEP2003MA | 0/1 | C=80 L=96 | UGCR2003M | REPNSP2003 | S101051000J | UGPU20TZ | UGPU20CU | UGEP200AT | - |
| UGEP2003SA | 0/1 | C=80 L=98 | UGCR2003S | REPNSP2003 | S101051000J | UGPU20TZ | UGPU20CU | UGEP200AT | UGAS2623 |
| UGEP2004MA | 0/1 | C=100 L=116 | UGCR2004M | REPNSP2004 | S101551000J | UGPU20TZ | UGPU20CU | UGEP200AT | - |
| UGEP2004SA | 0/1 | C=100 L=118 | UGCR2004S | REPNSP2004 | S101551000J | UGPU20TZ | UGPU20CU | UGEP200AT | UGAS2623 |
1 = Corpo ugello
(M=Impronta Multipla / S=Impronta Singola)
2= Resistenza spiralata
T(2) = Termocoppia tipo J
4/0 = Puntale per materiali con cariche abrasive
4/1 = Puntale Cu-Be
5 = Anello in titanio
6 = Anello di centraggio
ØC = Standard: 4 - A richiesta: 5

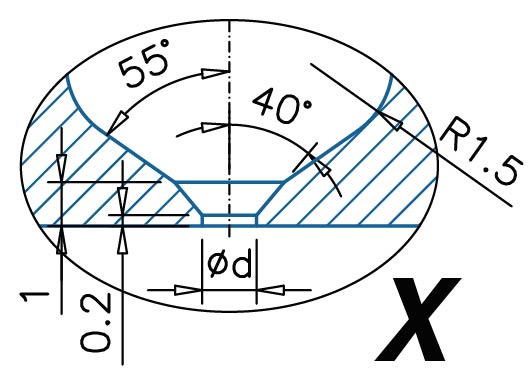

Ød = standard: 0,6÷2,0
O-RING a richiesta
