Ugelli tipo GSL TR serie 45

Ugelli tipo GSL TR serie 45

S Applicazione Impronta Singola
Ugelli tipo GSL TR serie 45
M Applicazione Impronta Multipla

Descrizione

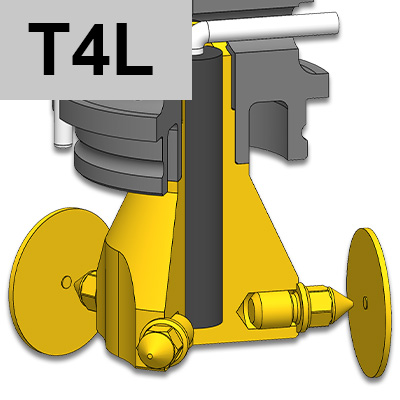

TESTIMONE D'INIEZIONE: T4L

UGELLI MULTIPUNTE ASSIALI A TORPEDO SINGOLO CON TESTA RISCALDATA

- SI: iniezione di più pezzi con un unico ugello

- SI: più punti di iniezione sullo stesso pezzo

- SI: applicazioni IMPRONTA  SINGOLA E MULTIPLA

- SI: cariche abrasive (scegliere puntale 4/0)

- NO: cambio colore


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L124/0 - N. PUNTI4/1 - N. PUNTI6 - 78
UGGSL4510 1/2/3/4 M 0/1 C=41 L=79 UGCRG45M REPTS350 UGPML401 1/2/3/4 UGPML411 1/2/3/4 UGACOR11 090410300
UGGSL4510 1/2/3/4 S 0/1 C=41 L=79 UGCRG45S REPTS350 UGPML401 1/2/3/4 UGPML411 1/2/3/4 UGAS4030 090410300
UGGSL4520 1/2/3/4 M 0/1 C=53 L=91 UGCRG45M REPTS350 UGPML402 1/2/3/4 UGPML412 1/2/3/4 UGACOR11 090510300
UGGSL4520 1/2/3/4 S 0/1 C=53 L=91 UGCRG45S REPTS350 UGPML402 1/2/3/4 UGPML412 1/2/3/4 UGAS4030 090510300
UGGSL4530 1/2/3/4 M 0/1 C=65 L=103 UGCRG45M REPTS350 UGPML403 1/2/3/4 UGPML413 1/2/3/4 UGACOR11 090610350
UGGSL4530 1/2/3/4 S 0/1 C=65 L=103 UGCRG45S REPTS350 UGPML403 1/2/3/4 UGPML413 1/2/3/4 UGAS4030 090610350
UGGSL4540 1/2/3/4 M 0/1 C=77 L=115 UGCRG45M REPTS350 UGPML404 1/2/3/4 UGPML414 1/2/3/4 UGACOR11 090810400
UGGSL4540 1/2/3/4 S 0/1 C=77 L=115 UGCRG45S REPTS350 UGPML404 1/2/3/4 UGPML414 1/2/3/4 UGAS4030 090810400

Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2 = Resistenza spiralata con TCJ

4/0 = Torpedo Multipunte in acciaio temprato con N.1-2-3-4 punte

4/1 = Torpedo Multipunte Cu-Be con N. 1-2-3-4 punte

6 = Anello di centraggio

7 = O-Ring

8 = Resistenza a candela con TCJ

S = Spina antirotazione

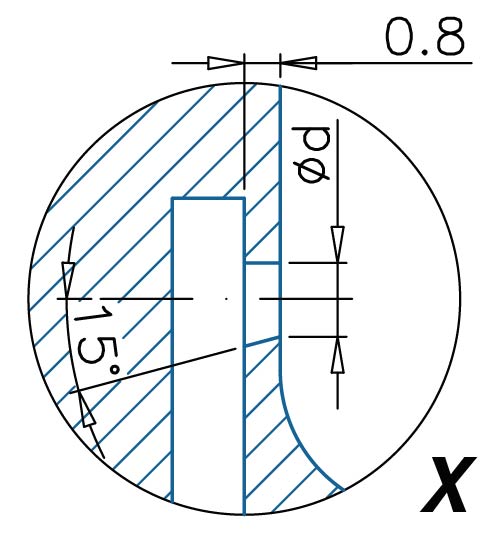

Ød= Standard: 0,6 ÷ 1,0

ØD= Standard: 32,0 - a richiesta: 24 ÷ 38
