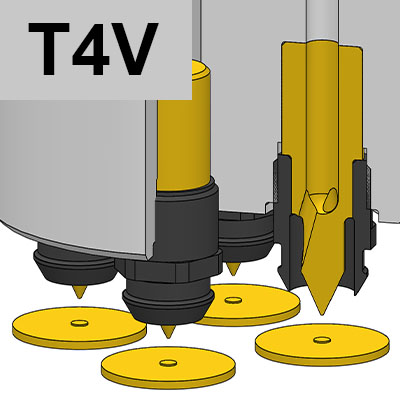

TESTIMONE D'INIEZIONE: T4V
UGELLI MULTIPUNTE PER L'INIEZIONE ASSIALE
- SI: testimone d'iniezione minimo
- SI: iniezione di più pezzi con un unico ugello
- SI: più punti di iniezione sullo stesso pezzo
- SI: materiali che lasciano filamenti all'apertura dello stampo
- SI: cambio colore
- SI: cariche abrasive (scegliere puntale tipo "0")
- SI: applicazioni IMPRONTA MULTIPLA e IMPRONTA SINGOLA
- NO: colori intensi
| Codice | C - L | 1 | 2 | T(2) | 3 | 4/0 | 4/1 | 5 | 6 - 7 | |
|---|---|---|---|---|---|---|---|---|---|---|
| UGRP602 1/2/3/4 | M 0/1 | C 46 L 67 | UGCRP62 1/2/3/4 | 0950038A0250X | SF151051000J | UGBCRP60 | UG5PURP60TZ | UG5PURP60CU | UGRP60PRM | UGACOR08 |
| UGRP602 1/2/3/4 | S 0/1 | C 46 L 70 | UGCRP62 1/2/3/4 | 0950038A0250X | SF151051000J | UGBCRP60 | UG5PURP60TZ | UG5PURP60CU | UGRP60PRS | UGAS2926 |
| UGRP603 1/2/3/4 | M 0/1 | C 58 L 79 | UGCRP63 1/2/3/4 | 0950051A0300X | SF151051000J | UGBCRP60 | UG5PURP60TZ | UG5PURP60CU | UGRP60PRM | UGACOR08 |
| UGRP603 1/2/3/4 | S 0/1 | C 58 L 82 | UGCRP63 1/2/3/4 | 0950051A0300X | SF151051000J | UGBCRP60 | UG5PURP60TZ | UG5PURP60CU | UGRP60PRS | UGAS2926 |
| UGRP604 1/2/3/4 | M 0/1 | C 70 L 91 | UGCRP64 1/2/3/4 | 0950064A0350X | SF151051000J | UGBCRP60 | UG5PURP60TZ | UG5PURP60CU | UGRP60PRM | UGACOR08 |
| UGRP604 1/2/3/4 | S 0/1 | C 70 L 94 | UGCRP64 1/2/3/4 | 0950064A0350X | SF151051000J | UGBCRP60 | UG5PURP60TZ | UG5PURP60CU | UGRP60PRS | UGAS2926 |
1 = Corpo multipunte ( N.1-2-3-4)
2 = Riscaldatori a cartuccia (N.3 x ugello a 1 e 3 PUNTE; N.4 x ugello a 2 e 4 PUNTE)
T2= Termocoppia J
3 = Boccola
4/0 = Puntale per materiali con cariche abrasive
4/1 = Puntale Cu-Be
5 = Protezione
(M=Impronta Multipla / S=Impronta Singola)
6 = Anello di centraggio
7= O-Ring

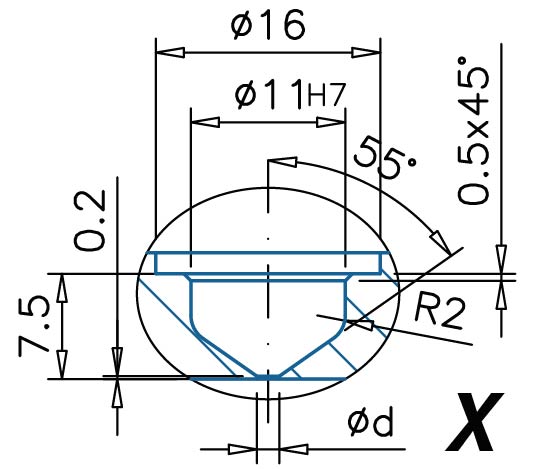

Ød Standard : 0,6 ÷ 1,0 A richiesta: 1,1 ÷ 2,0
ØD1= 23÷33
ØD2= 17÷33
ØD3= 19÷33
ØD4= 23÷33
