EMP

Ugelli tipo BE-TR serie 6500

Ugelli tipo BE-TR serie 6500

S Applicazione Impronta Singola
Ugelli tipo BE-TR serie 6500
M Applicazione Impronta Multipla

Descrizione

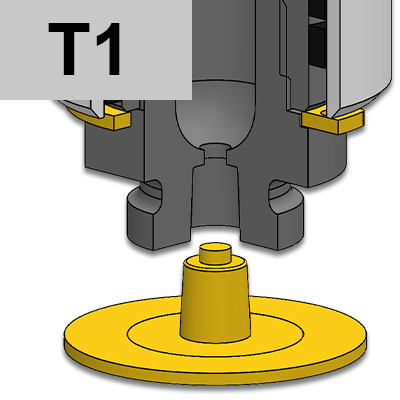

TESTIMONE D'INIEZIONE: T1

UGELLI A FLUSSO LIBERO CON TESTA RISCALDATA

- SI: iniezione su materozze

- SI: particolari dove non è importante l'aspetto estetico del punto di iniezione.

- SI: colori intensi, cambio colore e cariche abrasive

- SI: applicazioni IMPRONTA MULTIPLA e IMPRONTA SINGOLA

- NO: materie plastiche che lasciano filamenti o gocciolamenti all'apertura dello stampo. In questo caso si possono utilizzare gli ugelli tipo EP-TR - Testimone T2B / T2BP.


Clicca qui per vedere le foto dei testimoni d'iniezione

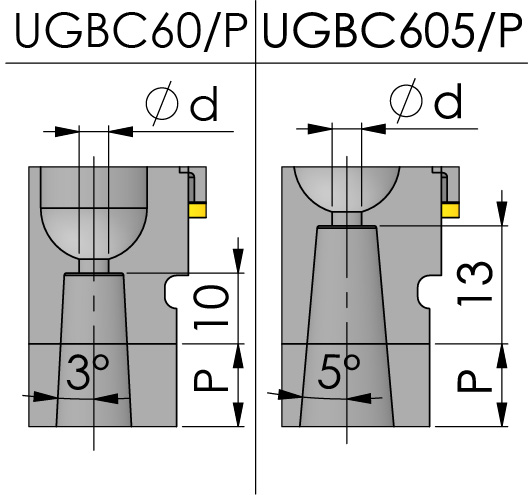

CodiceC - L12T(2)3 a 3° (-/P)3 a 5°(-/P)67
UGBE6501MA -/P 3/5 C=34 L=79 UGCR6501M REPNSP6001 S151051000J UGBC60/P UGBC605/P - UGACOR17
UGBE6501SA -/P 3/5 C=34 L=81 UGCR6501S REPNSP6001 S151051000J UGBC60/P UGBC605/P UGAS5848 -
UGBE6502MA -/P 3/5 C=54 L=99 UGCR6502M REPNSP6002 S151051000J UGBC60/P UGBC605/P - UGACOR17
UGBE6502SA -/P 3/5 C=54 L=101 UGCR6502S REPNSP6002 S151051000J UGBC60/P UGBC605/P UGAS5848 -
UGBE6503MA -/P 3/5 C=74 L=119 UGCR6503M REPNSP6003 S151551000J UGBC60/P UGBC605/P - UGACOR17
UGBE6503SA -/P 3/5 C=74 L=121 UGCR6503S REPNSP6003 S151551000J UGBC60/P UGBC605/P UGAS5848 -
UGBE6504MA -/P 3/5 C=94 L=139 UGCR6504M REPNSP6004 S151551000J UGBC60/P UGBC605/P - UGACOR17
UGBE6504SA -/P 3/5 C=94 L=141 UGCR6504S REPNSP6004 S151551000J UGBC60/P UGBC605/P UGAS5848 -
UGBE6505MA -/P 3/5 C=114 L=159 UGCR6505M REPNSP6005 S151551000J UGBC60/P UGBC605/P - UGACOR17
UGBE6505SA -/P 3/5 C=114 L=161 UGCR6505S REPNSP6005 S151551000J UGBC60/P UGBC605/P UGAS5848 -
UGBE6507MA -/P 3/5 C=164 L=209 UGCR6507M REPNSP6007 S152051000J UGBC60/P UGBC605/P - UGACOR17
UGBE6507SA -/P 3/5 C=164 L=211 UGCR6507S REPNSP6007 S152051000J UGBC60/P UGBC605/P UGAS5848 -

Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2= Resistenza spiralata corpo ugello

T(2) = Termocoppia tipo J corpo ugello

3 = Boccola

3/P = Boccola con prolungamento lavorabile

5 = Anello di rame

6 = Anello di centraggio

8 = Resistenza spiralata testa ugello (REPNS650)

T(8)= Termocoppia J testa ugello (S151051000J)

7 = O-RING

ØC = Standard 16 - A richiesta: 17

Ød = Standard: 2,0-2,5-3,0-3,5-4,0-5,0-6,0-6,5

P = Standard: 25 - A richiesta: 0,5 ÷ 24.9

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download

Disegno 3D

Vuoi scaricare il Disegno 3D di questo articolo? Clicca sul bottone e inizia subito il download

Download
