EMP

Ugelli tipo BE-TR serie 4500

Ugelli tipo BE-TR serie 4500

S Applicazione Impronta Singola
Ugelli tipo BE-TR serie 4500
M Applicazione Impronta Multipla

Descrizione

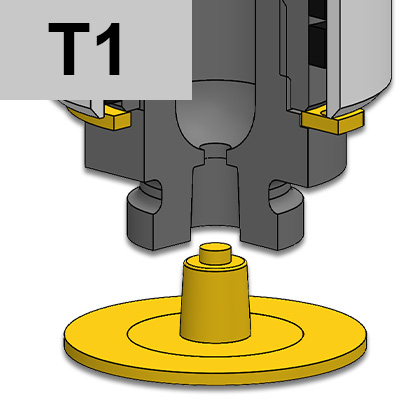

TESTIMONE D'INIEZIONE: T1

UGELLI A FLUSSO LIBERO CON TESTA RISCALDATA

- SI: iniezione su materozze

- SI: particolari dove non è importante l'aspetto estetico del punto di iniezione.

- SI: colori intensi, cambio colore e cariche abrasive

- SI: applicazioni IMPRONTA MULTIPLA e IMPRONTA SINGOLA

- NO: materie plastiche che lasciano filamenti o gocciolamenti all'apertura dello stampo. In questo caso si possono utilizzare gli ugelli tipo EP-TR - Testimone T2B / T2BP.


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L12T(2)3 a 3° (-/P)3 a 5° (-/P)67
UGBE4501MA -/P 3/5 C=54 L=89 UGCR4501M REPNSP4001 S151051000J UGBC40/P UGBC405/P - UGACOR11
UGBE4501SA -/P 3/5 C=54 L=91 UGCR4501S REPNSP4001 S151051000J UGBC40/P UGBC405/P UGAS4937 -
UGBE4502MA -/P 3/5 C=84 L=119 UGCR4502M REPNSP4002 S151051000J UGBC40/P UGBC405/P - UGACOR11
UGBE4502SA -/P 3/5 C=84 L=121 UGCR4502S REPNSP4002 S151051000J UGBC40/P UGBC405/P UGAS4937 -
UGBE4503MA -/P 3/5 C=114 L=149 UGCR4503M REPNSP4003 S151551000J UGBC40/P UGBC405/P - UGACOR11
UGBE4503SA -/P 3/5 C=114 L=151 UGCR4503S REPNSP4003 S151551000J UGBC40/P UGBC405/P UGAS4937 -
UGBE4504MA -/P 3/5 C=164 L=199 UGCR4504M REPNSP4004 S152051000J UGBC40/P UGBC405/P - UGACOR11
UGBE4504SA -/P 3/5 C=164 L=201 UGCR4504S REPNSP4004 S152051000J UGBC40/P UGBC405/P UGAS4937 -
UGBE4505MA -/P 3/5 C=214 L=249 UGCR4505M REPNSP4005 S152551000J UGBC40/P UGBC405/P - UGACOR11
UGBE4505SA -/P 3/5 C=214 L=251 UGCR4505S REPNSP4005 S152551000J UGBC40/P UGBC405/P UGAS4937 -

Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2= Resistenza spiralata corpo ugello

T(2) = Termocoppia tipo J corpo ugello

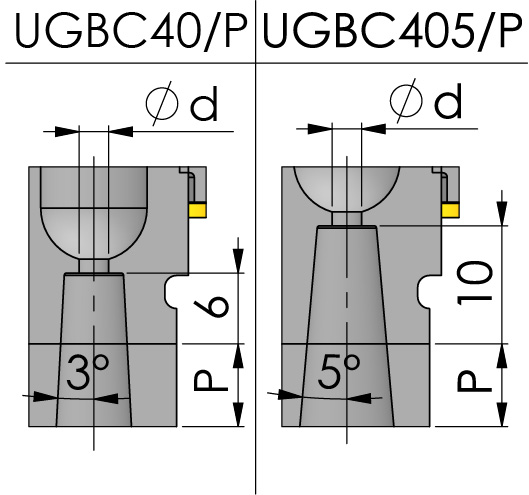

3 = Boccola

3/P = Boccola con prolungamento lavorabile

5 = Anello di rame

6 = Anello di centraggio

8 = Resistenza spiralata testa ugello (REPNS450)

T(8)=Termocoppia J testa ugello (S151051000J)

7 = O-RING

ØC = Standard: 9 - A richiesta/On request: 10

Ød = Standard: 1,2-1,5-2,0-2,5-3,0-3,5-4,0

P = Standard: 25 - A richiesta: 0,5 ÷ 24.9
