Ugello tipo DL serie 5700

Ugello tipo DL serie 5700

S Applicazione Impronta Singola
Ugello tipo DL serie 5700
M Applicazione Impronta Multipla

Descrizione

TESTIMONE D'INIEZIONE: T2

UGELLI PER INIEZIONE DIRETTA SUL PARTICOLARE

- SI: testimone d'iniezione minimo  SI - iniezione diretta sul particolare

- SI: materie plastiche che lasciano filamenti o gocciolamenti all'apertura dello stampo

- NO: materiali con temperatura di fusione superiore a 270°C (applicazioni impronta SINGOLA)

- NO: materiali con temperatura di fusione superiore a 300°C (applicazioni impronta MULTIPLA)

- NO: cambio colore.

- NO: colori intensi

- NO: cariche abrasive


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L12T(2)4/1*
UGDL5712MA C=61 L=89 UGDL562CM REPNSP5001 S151051000J UGPUDL36CU Z= 0,21
UGDL5712SA C=61 L=89 UGDL562CS REPNSP5001 S151051000J UGPUDL36CU Z= 0,21
UGDL5713MA C=91 L=119 UGDL563CM REPNSP5002 S151051000J UGPUDL36CU Z= 0,28
UGDL5713SA C=91 L=119 UGDL563CS REPNSP5002 S151051000J UGPUDL36CU Z= 0,28
UGDL5714MA C=121 L=149 UGDL564CM REPNSP5003 S151551000J UGPUDL36CU Z= 0,36
UGDL5714SA C=121 L=149 UGDL564CS REPNSP5003 S151551000J UGPUDL36CU Z= 0,36
UGDL5715MA C=171 L=199 UGDL565CM REPNSP5004 S152052000J UGPUDL36CU Z= 0,48
UGDL5715SA C=171 L=199 UGDL565CS REPNSP5004 S152052000J UGPUDL36CU Z= 0,48

Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2 = Resistenza spiralata

T(2)=Termocoppia tipo J

4 = Puntale Cu-Be

ØC = Standard: 9 a richiesta 10

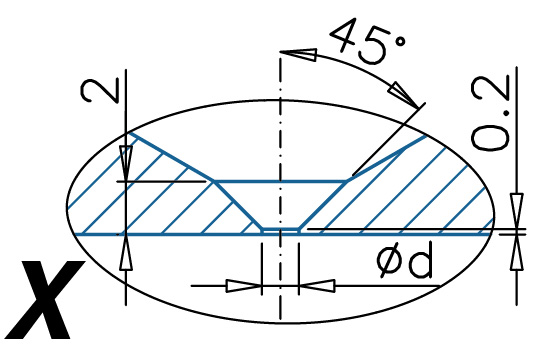

Ød = standard: 1,2 ÷ 1,9 - A richiesta: 0,6 ÷ 4,5

* = Allungamento (Temperatura ugello - temperatura stampo = 200°C)

O-Ring a richiesta

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download

Disegno 3D

Vuoi scaricare il Disegno 3D di questo articolo? Clicca sul bottone e inizia subito il download

Download
