Ugello tipo DL serie 2500

Ugello tipo DL serie 2500

Ugello tipo DL serie 2500
M Applicazione Impronta Multipla

Descrizione

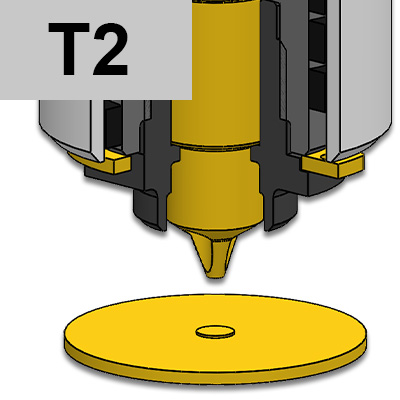

TESTIMONE D'INIEZIONE: T2

UGELLI PER INIEZIONE DIRETTA - SOLO APPLICAZIONE IMPRONTA MULTIPLA

- SI: testimone d'iniezione minimo

- SI: iniezione diretta sul particolare

- SI: materie plastiche che lasciano filamenti o gocciolamenti all'apertura dello stampo

- SI: cambio colore

- SI: materiali con temperatura di fusione superiori a 270°C

- SI: cariche abrasive (scegliere puntale 4/0)

- NO: colori intensi


Clicca qui per vedere le foto dei testimoni d'iniezione

Codice

C - L12T(2)4/04/1
UGDL2501MA0 C=59 L=77 UGDL251C REPNSP3001 S101051000J UGDL251P0 -
UGDL2501MA1 C=59 L=77 UGDL251C REPNSP3001 S101051000J - UGDL251P
UGDL2502MA0 C=89 L=107 UGDL252C REPNSP3002 S101551000J UGDL252P0 -
UGDL2502MA1 C=89 L=107 UGDL252C REPNSP3002 S101551000J - UGDL252P
UGDL2503MA1 C=119 L=137 UGDL253C REPNSP3003 S101551000J - UGDL253P

Legenda:

1 = Corpo ugello

2 = Resistenza spiralata

T(2)=Termocoppia tipo J

4/0 = Puntale per materiali con cariche abrasive

4/1 = Puntale Cu-Be

ØC = 5

Ød = standard: 0,6 ÷ 1,1 - A richiesta: 1,2 ÷ 2,5

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download

Disegno 3D

Vuoi scaricare il Disegno 3D di questo articolo? Clicca sul bottone e inizia subito il download

Download
TESTIMONI DI INIEZIONE
T1
T1
T2
T2
T2B
T2B
T2BP
T2BP
T3
T3
T3B
T3B
T3BP
T3BP
T4L
T4L
T4V
T4V
T5
T5
T6
T6
T6B
T6B
T6BP
T6BP
