Ugelli tipo GS serie 20

Ugelli tipo GS serie 20

Ugelli tipo GS serie 20
M Applicazione Impronta Multipla

Descrizione

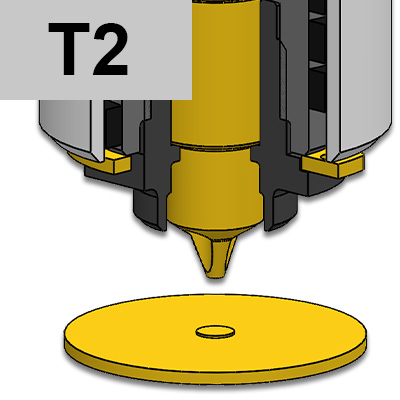

TESTIMONE D'INIEZIONE: T2

UGELLI A TORPEDO PER INIEZIONE DIRETTA

- SI: testimone d'iniezione minimo

- SI: materiali che lasciano filamenti o gocciolamenti all'apertura dello stampo

- SI: cariche abrasive (scegliere puntale 4/0)

- NO: applicazioni IMPRONTA SINGOLA

- NO: cambio colore


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L14/04/18
UGGS2010M 0/1 C=36 L=53 UGCRG20 UGPG2010 UGPG2110 050210160
UGGS2020M 0/1 C=48 L=65 UGCRG20 UGPG2020 UGPG2120 050310175
UGGS2030M 0/1 C=61 L=78 UGCRG20 UGPG2030 UGPG2130 050510200
UGGS2040M 0/1 C=73 L=90 UGCRG20 UGPG2040 UGPG2140 050610250

Legenda:

1 = Corpo ugello

4/0 = Torpedo Acciaio temprato

4/1 = Torpedo Cu-Be

8 = Resistenza a cartuccia con TCJ

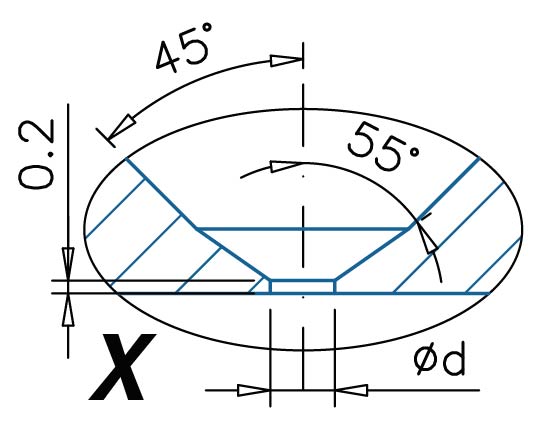

Ød= Standard : 0,6 ÷ 1,0

Centraggio a richiesta

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download

Disegno 3D

Vuoi scaricare il Disegno 3D di questo articolo? Clicca sul bottone e inizia subito il download

Download
TESTIMONI DI INIEZIONE
T1
T1
T2
T2
T2B
T2B
T2BP
T2BP
T3
T3
T3B
T3B
T3BP
T3BP
T4L
T4L
T4V
T4V
T5
T5
T6
T6
T6B
T6B
T6BP
T6BP
