Ugelli tipo GS serie 40

Ugelli tipo GS serie 40

Ugelli tipo GS serie 40
M Applicazione Impronta Multipla

Descrizione

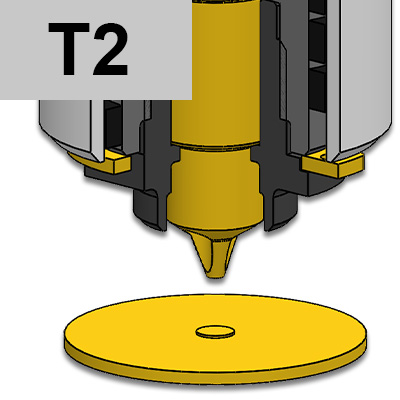

TESTIMONE D'INIEZIONE: T2

UGELLI A TORPEDO PER INIEZIONE DIRETTA

- SI: testimone d'iniezione minimo

- SI: materiali che lasciano filamenti o gocciolamenti all'apertura dello stampo

- SI: cariche abrasive (scegliere puntale 4/0)

- NO: applicazioni IMPRONTA SINGOLA

- NO: cambio colore


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L14/04/18
UGGS4010M 0/1 C=48 L=73 UGCRG40 UGPG4010 UGPG4110 090410300
UGGS4020M 0/1 C=60 L=85 UGCRG40 UGPG4020 UGPG4120 090510300
UGGS4030M 0/1 C=72 L=97 UGCRG40 UGPG4030 UGPG4130 090610350
UGGS4040M 0/1 C=84 L=109 UGCRG40 UGPG4040 UGPG4140 090810400

Legenda:

1 = Corpo ugello

4/0 = Torpedo Acciaio temprato

4/1 = Torpedo Cu-Be

8 = Resistenza a cartuccia con TCJ

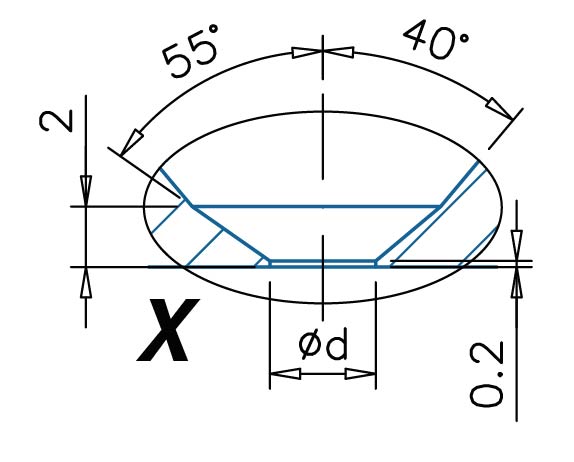

Ød= Standard : 1,0 ÷ 1,5

Centraggio a richiesta

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download

Disegno 3D

Vuoi scaricare il Disegno 3D di questo articolo? Clicca sul bottone e inizia subito il download

Download
