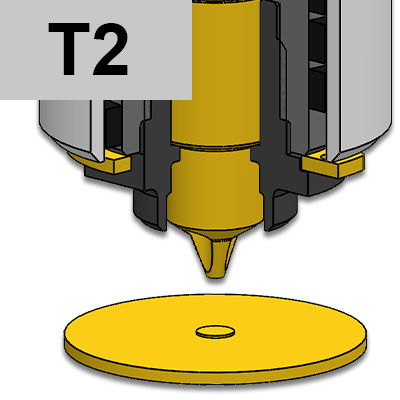

TESTIMONE D'INIEZIONE: T2
UGELLI A TORPEDO PER INIEZIONE DIRETTA
- SI: testimone d'iniezione minimo
- SI: materiali che lasciano filamenti o gocciolamenti all'apertura dello stampo
- SI: cariche abrasive (scegliere puntale 4/0)
- SI: applicazioni IMPRONTA SINGOLA E MULTIPLA
- NO: cambio colore
| Codice | C - L | 1 | 2 | 4/0 | 4/1 | 6 | 7 | 8 | |
|---|---|---|---|---|---|---|---|---|---|
| UGGS2510MA | 0/1 | C=36 L=68 | UGCRG25 | REPTS250 | UGPG2010 | UGPG2110 | - | UGACOR09 | 0630026B0160X |
| UGGS2510SA | 0/1 | C=36 L=68 | UGCRG25 | REPTS250 | UGPG2010 | UGPG2110 | UGAS3220 | - | 0630026B0160X |
| UGGS2520MA | 0/1 | C=48 L=80 | UGCRG25 | REPTS250 | UGPG2020 | UGPG2120 | - | UGACOR09 | 0630038B0175X |
| UGGS2520SA | 0/1 | C=48 L=80 | UGCRG25 | REPTS250 | UGPG2020 | UGPG2120 | UGAS3220 | - | 0630038B0175X |
| UGGS2530MA | 0/1 | C=61 L=93 | UGCRG25 | REPTS250 | UGPG2030 | UGPG2130 | - | UGACOR09 | 0630051B0200X |
| UGGS2530SA | 0/1 | C=61 L=93 | UGCRG25 | REPTS250 | UGPG2030 | UGPG2130 | UGAS3220 | - | 0630051B0200X |
| UGGS2540MA | 0/1 | C=73 L=105 | UGCRG25 | REPTS250 | UGPG2040 | UGPG2140 | - | UGACOR09 | 0630064A0250X |
| UGGS2540SA | 0/1 | C=73 L=105 | UGCRG25 | REPTS250 | UGPG2040 | UGPG2140 | UGAS3220 | - | 0630064A0250X |
1 = Corpo ugello
(M=Impronta Multipla / S=Impronta Singola)
2 = Resistenza spiralata con TCJ
4/0 = Torpedo Acciaio temprato
4/1 = Torpedo Cu-Be
6 = Anello di centraggio
7 = O-Ring
8 = Resistenza a candela con TCJ

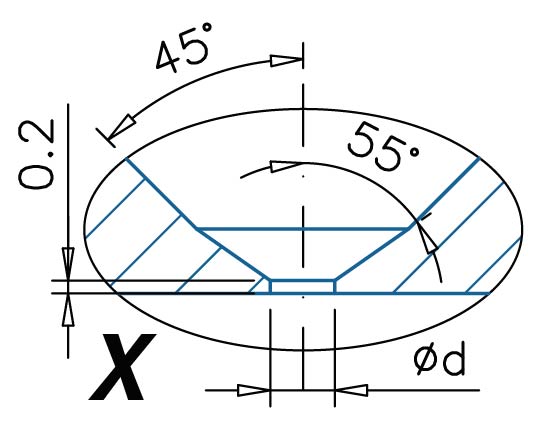

Ød= Standard : 0,6 ÷ 1,0
Centraggio a richiesta
