Ugelli tipo GSL serie 50

Ugelli tipo GSL serie 50

Ugelli tipo GSL serie 50
M Applicazione Impronta Multipla

Descrizione

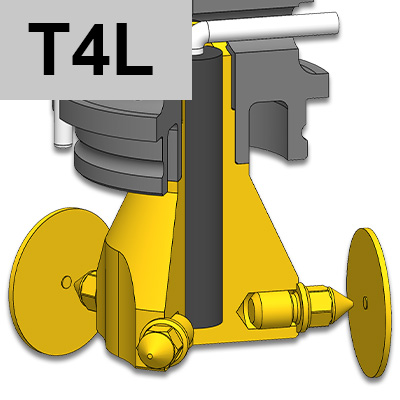

TESTIMONE D'INIEZIONE: T4L

UGELLI MULTIPUNTE LATERALI A TORPEDO SINGOLO

SI - iniezione di più pezzi con un unico ugello

SI -  più punti di iniezione sullo stesso pezzo

SI - cariche abrasive (scegliere puntale 4/0)

NO - applicazioni impronta SINGOLA

NO - cambio colore


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L14/0 - N. PUNTI4/1 - N. PUNTI8
UGGSL5010 2/3/4/5/6 M 0/1 C=57 L=82 UGCRG50 UGPML501 2/3/4/5/6 UGPML511 2/3/4/5/6 130510400
UGGSL5020 2/3/4/5/6 M 0/1 C=69 L=94 UGCRG50 UGPML502 2/3/4/5/6 UGPML512 2/3/4/5/6 130610400
UGGSL5030 2/3/4/5/6 M 0/1 C=81 L=106 UGCRG50 UGPML503 2/3/4/5/6 UGPML503 2/3/4/5/6 130810400
UGGSL5040 2/3/4/5/6 M 0/1 C=93 L=118 UGCRG50 UGPML504 2/3/4/5/6 UGPML504 2/3/4/5/6 130910500

Legenda:

1 = Corpo ugello

4/0 = Torpedo Acciaio temprato  + N. 2/3/4/5/6 UGPUGSA5-0 puntalini per cariche abrasive

4/1 = Torpedo Acciaio temprato  + N. 2/3/4/5/6 UGPUGSA5-1 puntalini in Cu-Be

8 = Resistenza a candela con TCJ

S = Spina antirotazione

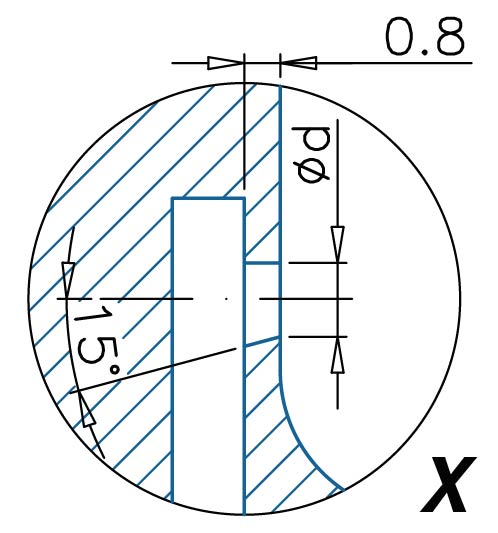

Ød= Standard: 0,6 ÷ 1,0

ØD= Standard: 42,0 - a richiesta: 35 ÷ 48
