Ugelli tipo BE serie 6000

Ugelli tipo BE serie 6000

S Applicazione Impronta Singola
Ugelli tipo BE serie 6000
M Applicazione Impronta Multipla

Descrizione

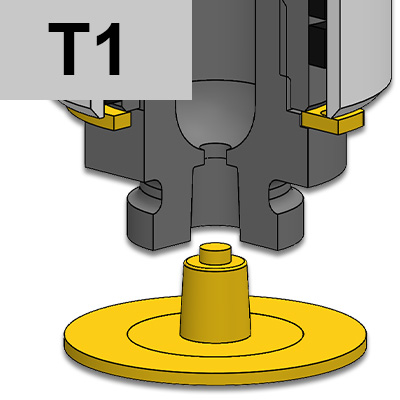

TESTIMONE D'INIEZIONE: T1

UGELLI A FLUSSO LIBERO

- SI: iniezione su materozze

- SI: colori intensi, cambio colore e cariche abrasive

- SI: applicazioni IMPRONTA MULTIPLA

- NO: iniezione diretta sul particolare

- NO: applicazioni IMPRONTA SINGOLA per materiali termoplastici con temperatura di fusione superiore a 250°C

- NO: materie plastiche che lasciano filamenti o gocciolamenti all'apertura dello stampo. In questo caso si possono utilizzare gli ugelli tipo EP - Testimone T2B / T2BP.


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L12T(2)3 a 3° (-/P)3 a 5° (-/P)67
UGBE6002MA -/P 3/5 C=54 L=79 UGCR6002M REPNSP6002 S151051000J UGBC60/P UGBC605/P - UGACOR17
UGBE6002SA -/P 3/5 C=54 L=81 UGCR6002S REPNSP6002 S151051000J UGBC60/P UGBC605/P UGAS5848 -
UGBE6003MA -/P 3/5 C=74 L=99 UGCR6003M REPNSP6003 S151551000J UGBC60/P UGBC605/P - UGACOR17
UGBE6003SA -/P 3/5 C=74 L=101 UGCR6003S REPNSP6003 S151551000J UGBC60/P UGBC605/P UGAS5848 -
UGBE6004MA -/P 3/5 C=94 L=119 UGCR6004M REPNSP6004 S151551000J UGBC60/P UGBC605/P - UGACOR17
UGBE6004SA -/P 3/5 C=94 L=121 UGCR6004S REPNSP6004 S151551000J UGBC60/P UGBC605/P UGAS5848 -
UGBE6005MA -/P 3/5 C=114 L=139 UGCR6005M REPNSP6005 S151551000J UGBC60/P UGBC605/P - UGACOR17
UGBE6005SA -/P 3/5 C=114 L=141 UGCR6005S REPNSP6005 S151551000J UGBC60/P UGBC605/P UGAS5848 -
UGBE6007MA -/P 3/5 C=164 L=189 UGCR6007M REPNSP6007 S152051000J UGBC60/P UGBC605/P - UGACOR17
UGBE6007SA -/P 3/5 C=164 L=191 UGCR6007S REPNSP6007 S152051000J UGBC60/P UGBC605/P UGAS5848 -

Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2= Resistenza spiralata

T(2) = Termocoppia tipo J

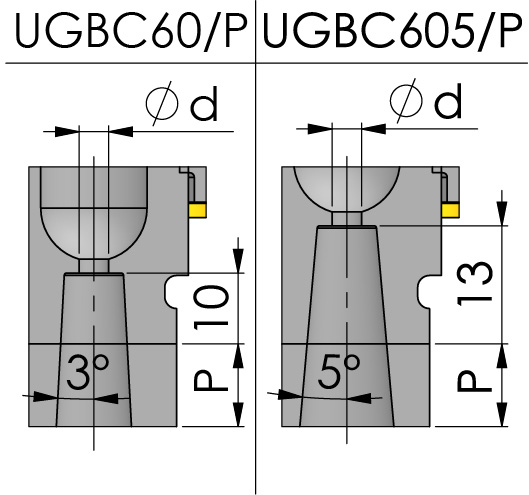

3 = Boccola

3/P = Boccola con prolungamento lavorabile

5 = Anello di rame

6 = Anello di centraggio

7 = O-RING

ØC = Standard 16 - A richiesta: 17

Ød = Standard: 2,0-2,5-3,0-3,5-4,0-5,0-6,0-6,5

P = Standard: 25 - A richiesta: 0,5 ÷ 24.9

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download

Disegno 3D

Vuoi scaricare il Disegno 3D di questo articolo? Clicca sul bottone e inizia subito il download

Download
