Ugelli tipo BE serie 3000

Ugelli tipo BE serie 3000

S Applicazione Impronta Singola
Ugelli tipo BE serie 3000
M Applicazione Impronta Multipla

Descrizione

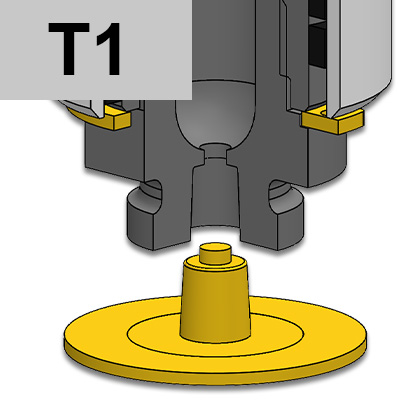

TESTIMONE D'INIEZIONE: T1

UGELLI A FLUSSO LIBERO

- SI: iniezione su materozze

- SI: colori intensi, cambio colore e cariche abrasive

- SI: applicazioni IMPRONTA MULTIPLA

- NO: iniezione diretta sul particolare

- NO: applicazioni IMPRONTA SINGOLA per materiali termoplastici con temperatura di fusione superiore a 250°C

- NO: materie plastiche che lasciano filamenti o gocciolamenti all'apertura dello stampo. In questo caso si possono utilizzare gli ugelli tipo EP - Testimone T2B / T2BP.


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L12T(2)3 a 3° (-/P)3 a 5° (-/P)56
UGBE3001MA -/P 3/5 C=59 L=77 UGCR3001M REPNSP3001 S101051000J UGBC30/P UGBC305/P UGBE300AR -
UGBE3001SA -/P 3/5 C=59 L=79 UGCR3001S REPNSP3001 S101051000J UGBC30/P UGBC305/P UGBE300AR UGAS3530
UGBE3002MA -/P 3/5 C=89 L=107 UGCR3002M REPNSP3002 S101551000J UGBC30/P UGBC305/P UGBE300AR -
UGBE3002SA -/P 3/5 C=89 L=109 UGCR3002S REPNSP3002 S101551000J UGBC30/P UGBC305/P UGBE300AR UGAS3530
UGBE3003MA -/P 3/5 C=119 L=137 UGCR3003M REPNSP3003 S101551000J UGBC30/P UGBC305/P UGBE300AR -
UGBE3003SA -/P 3/5 C=119 L=139 UGCR3003S REPNSP3003 S101551000J UGBC30/P UGBC305/P UGBE300AR UGAS3530
UGBE3004MA -/P 3/5 C=159 L=177 UGCR3004M REPNSP3004 S102051000J UGBC30/P UGBC305/P UGBE300AR -
UGBE3004SA -/P 3/5 C=159 L=179 UGCR3004S REPNSP3004 S102051000J UGBC30/P UGBC305/P UGBE300AR UGAS3530

Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2= Resistenza spiralata

T(2) = Termocoppia tipo J

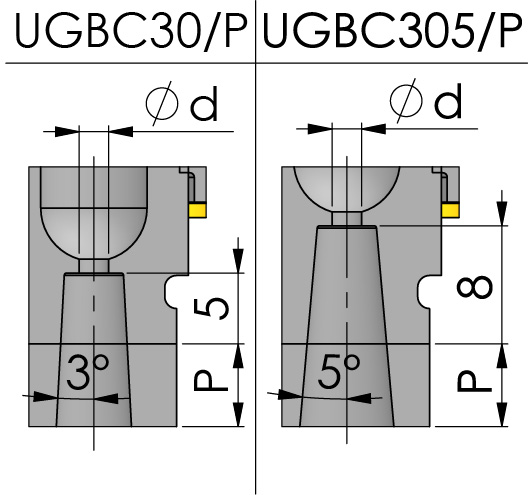

3 = Boccola

3/P = Boccola con prolungamento lavorabile

5 = Anello di rame

6 = Anello di centraggio

ØC = Standard 6 - A richiesta: 7

Ød = Standard: 1,2-1,5-2,0-2,5

P = Standard: 20 - A richiesta: 0,5 ÷ 19.9

O-RING a richiesta

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download

Disegno 3D

Vuoi scaricare il Disegno 3D di questo articolo? Clicca sul bottone e inizia subito il download

Download
