Ugelli tipo BE serie 4000

Ugelli tipo BE serie 4000

S Applicazione Impronta Singola
Ugelli tipo BE serie 4000
M Applicazione Impronta Multipla

Descrizione

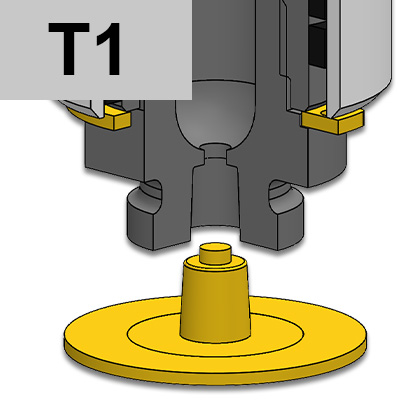

TESTIMONE D'INIEZIONE: T1

UGELLI A FLUSSO LIBERO

- SI: iniezione su materozze

- SI: colori intensi, cambio colore e cariche abrasive

- SI: applicazioni IMPRONTA MULTIPLA

- NO: iniezione diretta sul particolare

- NO: applicazioni IMPRONTA SINGOLA per materiali termoplastici con temperatura di fusione superiore a 250°C

- NO: materie plastiche che lasciano filamenti o gocciolamenti all'apertura dello stampo. In questo caso si possono utilizzare gli ugelli tipo EP - Testimone T2B / 2BP.


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L12T(2)3 a 3° (-/P)3 a 5° (-/P)67
UGBE4001MA -/P 3/5 C=54 L=74 UGCR4001M REPNSP4001 S151051000J UGBC40/P UGBC405/P - UGACOR11
UGBE4001SA -/P 3/5 C=54 L=76 UGCR4001S REPNSP4001 S151051000J UGBC40/P UGBC405/P UGAS3530 -
UGBE4002MA -/P 3/5 C=84 L=104 UGCR4002M REPNSP4002 S151051000J UGBC40/P UGBC405/P - UGACOR11
UGBE4002SA -/P 3/5 C=84 L=106 UGCR4002S REPNSP4002 S151051000J UGBC40/P UGBC405/P UGAS3530 -
UGBE4003MA -/P 3/5 C=114 L=134 UGCR4003M REPNSP4003 S151551000J UGBC40/P UGBC405/P - UGACOR11
UGBE4003SA -/P 3/5 C=114 L=136 UGCR4003S REPNSP4003 S151551000J UGBC40/P UGBC405/P UGAS3530 -
UGBE4004MA -/P 3/5 C=164 L=184 UGCR4004M REPNSP4004 S152051000J UGBC40/P UGBC405/P - UGACOR11
UGBE4004SA -/P 3/5 C=164 L=186 UGCR4004S REPNSP4004 S152051000J UGBC40/P UGBC405/P UGAS3530 -
UGBE4005MA -/P 3/5 C=214 L=234 UGCR4005M REPNSP4005 S152551000J UGBC40/P UGBC405/P - UGACOR11
UGBE4005SA -/P 3/5 C=214 L=236 UGCR4005S REPNSP4005 S152551000J UGBC40/P UGBC405/P UGAS3530 -

Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2= Resistenza spiralata

T(2) = Termocoppia tipo J

3 = Boccola

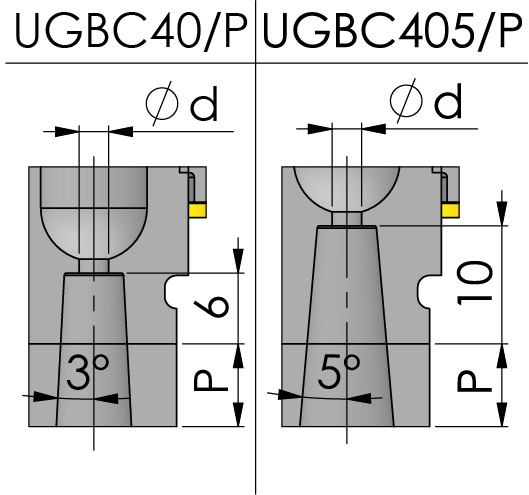

3/P = Boccola con prolungamento lavorabile

5 = Anello di rame

6 = Anello di centraggio

7 = O-RING

ØC = Standard: 9 - A richiesta: 10

Ød = Standard: 1,2-1,5-2,0-2,5-3,0-3,5-4,0

P = Standard: 25 - A richiesta: 0,5 ÷ 24.9

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download

Disegno 3D

Vuoi scaricare il Disegno 3D di questo articolo? Clicca sul bottone e inizia subito il download

Download
