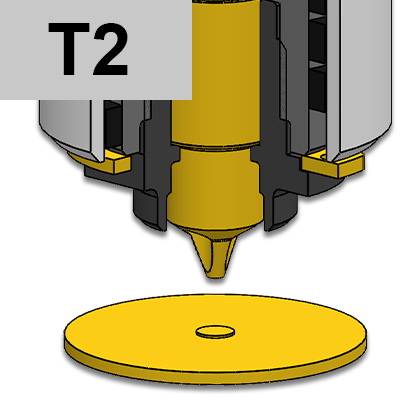

TESTIMONE D'INIEZIONE: T2
UGELLI PER INIEZIONE DIRETTA - SOLO APPLICAZIONE IMPRONTA MULTIPLA
- SI: testimone d'iniezione minimo
- SI: iniezione diretta sul particolare
- SI: materie plastiche che lasciano filamenti o gocciolamenti all'apertura dello stampo
- SI: cambio colore
- SI: materiali con temperatura di fusione superiori a 270°C
- SI - cariche abrasive (scegliere puntale tipo "0")
- NO: colori intensi
| Ugello | C - L | 1 | 2 | T(2) | 4/0 | 4/1 |
|---|---|---|---|---|---|---|
| UGDL1501MA0 | C=45 L=62 | UGDL151C | REPNSP2001 | S101051000J | UGDL151P0 | - |
| UGDL1501MA1 | C=45 L=62 | UGDL151C | REPNSP2001 | S101051000J | - | UGDL151P1 |
| UGDL1502MA0 | C=60 L=77 | UGDL152C | REPNSP2002 | S101051000J | UGDL152P0 | - |
| UGDL1502MA1 | C=60 L=77 | UGDL152C | REPNSP2002 | S101051000J | - | UGDL152P1 |
| UGDL1503MA0 | C=80 L=97 | UGDL153C | REPNSP2003 | S101551000J | UGDL153P0 | - |
| UGDL1503MA1 | C=80 L=97 | UGDL153C | REPNSP2003 | S101551000J | - | UGDL153P1 |
1 = Corpo ugello
2 = Resistenza spiralata
T(2)=Termocoppia tipo J
4/0 = Puntale per materiali con cariche abrasive
4/1 = Puntale Cu-Be
ØC = 4 ÷ 5
Ød = standard: 0,6 ÷ 1,1 - A richiesta: 1,2 ÷ 2,3
