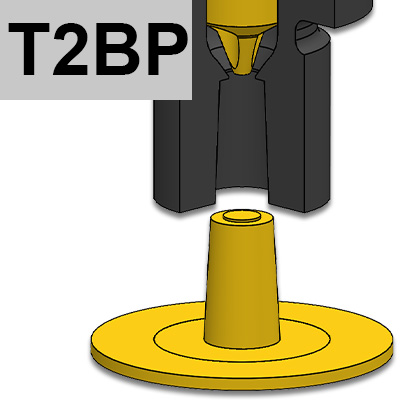

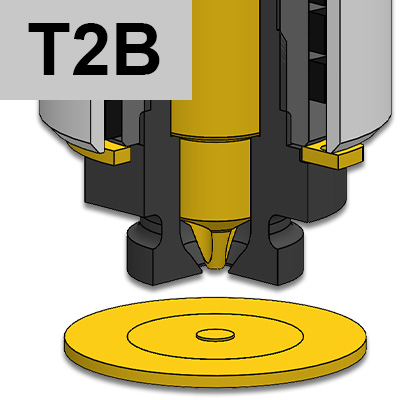

TESTIMONE D'INIEZIONE: T2B / T2BP
UGELLI PER INIEZIONE DIRETTA SUL PARTICOLARE CON TESTA RISCALDATA
- SI: testimone d'iniezione minimo
- SI: materiali che lasciano filamenti all'apertura dello stampo
- SI: cambio colore
- SI: cariche abrasive (scegliere puntale 4/0)
- NO: colori intensi
| Codice | C - L | 1 | 2 | T(2) | 3 - 3/P | 4/0 - 4/1 | 5 | 6 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| UGEP3651MA | -/P 0/1 | C=59 L=89 | UGCR3501M | REPNSP3001 | S101051000J | UGBC311 | UGBC311P | UGPU316 | UGPU305CU | UGBE300AR | - |
| UGEP3651SA | -/P 0/1 | C=59 L=91 | UGCR3501S | REPNSP3001 | S101051000J | UGBC311 | UGBC311P | UGPU316 | UGPU305CU | UGBE300AR | UGAS3530 |
| UGEP3652MA | -/P 0/1 | C=89 L=119 | UGCR3502M | REPNSP3002 | S101551000J | UGBC311 | UGBC311P | UGPU316 | UGPU305CU | UGBE300AR | - |
| UGEP3652SA | -/P 0/1 | C=89 L=121 | UGCR3502S | REPNSP3002 | S101551000J | UGBC311 | UGBC311P | UGPU316 | UGPU305CU | UGBE300AR | UGAS3530 |
| UGEP3653MA | -/P 0/1 | C=119 L=149 | UGCR3503M | REPNSP3003 | S101551000J | UGBC311 | UGBC311P | UGPU316 | UGPU305CU | UGBE300AR | - |
| UGEP3653SA | -/P 0/1 | C=119 L=151 | UGCR3503S | REPNSP3003 | S101551000J | UGBC311 | UGBC311P | UGPU316 | UGPU305CU | UGBE300AR | UGAS3530 |
| UGEP3654MA | -/P 0/1 | C=159 L=189 | UGCR3504M | REPNSP3004 | S102051000J | UGBC311 | UGBC311P | UGPU316 | UGPU305CU | UGBE300AR | - |
| UGEP3654SA | -/P 0/1 | C=159 L=191 | UGCR3504S | REPNSP3004 | S102051000J | UGBC311 | UGBC311P | UGPU316 | UGPU305CU | UGBE300AR | UGAS3530 |
1 = Corpo ugello
(M=Impronta Multipla / S=Impronta Singola)
2 = Resistenza spiralata corpo ugello
T(2)= Termocoppia J corpo ugello
3 = Boccola chiusa
(Ød = standard: 0,6-0,8-1,0-1,2-1,5-2,0-2,3)
3/P = Boccola con prolungamento lavorabile
(Ød = standard: 1,2-1,5-2,0-2,3)
4/0 = Puntale per materiali con cariche abrasive
4/1 = Puntale Cu-Be
5 = Anello in rame
6 = Anello di centraggio
8 = Resistenza spiralata testa ugello (REPNS350)
T(8)= Termocoppia J testa ugello (S151051000J)
ØC = Standard : 6 - A richiesta: 7
P = standard: 20 - A richiesta: 0,5 ÷ 19.9
O-RING a richiesta
