Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2 = Resistenza spiralata corpo ugello

T(2)= Termocoppia J corpo ugello

3 = Boccola aperta

4/0 = Puntale per materiali con cariche abrasive

4/1 = Puntale Cu-Be

6 = Anello di centraggio

7 = O-RING

8 = Resistenza spiralata testa ugello (REPNS550)

T(8)= Termocoppia J testa ugello (S151051000J)

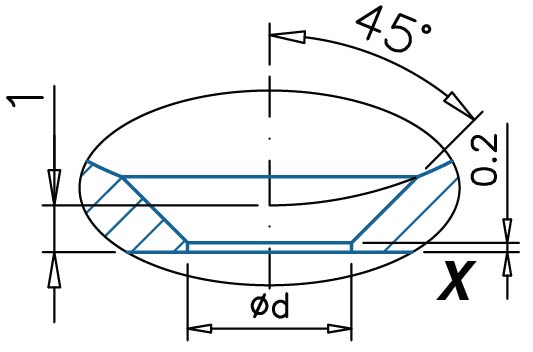

ØC = Standard : 12 - A richiesta: 13

Ød = standard: 1,2 ÷ 4,4
