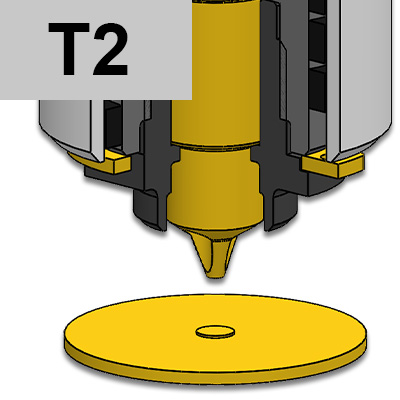

TESTIMONE D'INIEZIONE: T2
UGELLI A TORPEDO PER INIEZIONE DIRETTA
- SI: testimone d'iniezione minimo
- SI: materiali che lasciano filamenti o gocciolamenti all'apertura dello stampo
- SI: cariche abrasive (scegliere puntale 4/0)
- SI: applicazioni IMPRONTA SINGOLA E MULTIPLA
- NO: cambio colore
| Codice | L - C | 1 | 2 | 4/0 | 4/1 | 6 | 7 | 8 | |
|---|---|---|---|---|---|---|---|---|---|
| UGGS4510MA | 0/1 | C=48 L=86 | UGCRG45 | REPTS350 | UGPG4010 | UGPG4110 | - | UGACOR11 | 0950044B0300X |
| UGGS4510SA | 0/1 | C=48 L=86 | UGCRG45 | REPTS350 | UGPG4010 | UGPG4110 | UGAS4030 | - | 0950044B0300X |
| UGGS4520MA | 0/1 | C=60 L=98 | UGCRG45 | REPTS350 | UGPG4020 | UGPG4120 | - | UGACOR11 | 0950051B0300X |
| UGGS4520SA | 0/1 | C=60 L=98 | UGCRG45 | REPTS350 | UGPG4020 | UGPG4120 | UGAS4030 | - | 0950051B0300X |
| UGGS4530MA | 0/1 | C=72 L=110 | UGCRG45 | REPTS350 | UGPG4030 | UGPG4130 | - | UGACOR11 | 0950064B0350X |
| UGGS4530SA | 0/1 | C=72 L=110 | UGCRG45 | REPTS350 | UGPG4030 | UGPG4130 | UGAS4030 | - | 0950064B0350X |
| UGGS4540MA | 0/1 | C=84 L=122 | UGCRG45 | REPTS350 | UGPG4040 | UGPG4140 | - | UGACOR11 | 0950076B0400X |
| UGGS4540SA | 0/1 | C=84 L=122 | UGCRG45 | REPTS350 | UGPG4040 | UGPG4140 | UGAS4030 | - | 0950076B0400X |
1 = Corpo ugello
(M=Impronta Multipla / S=Impronta Singola)
2 = Resistenza spiralata con TCJ
4/0 = Torpedo Acciaio temprato
4/1 = Torpedo Cu-Be
6 = Anello di centraggio
7 = O-Ring
8 = Resistenza a candela con TCJ

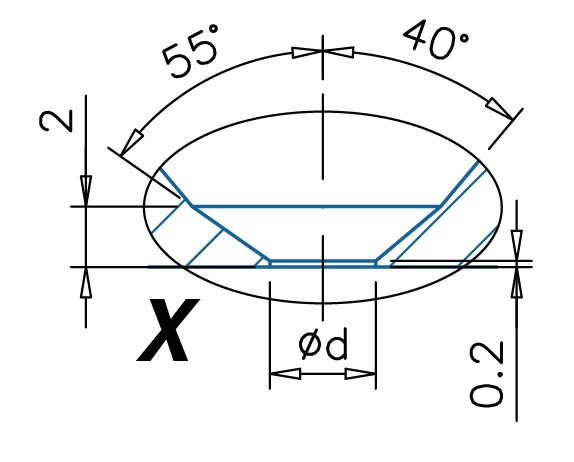

Ød= Standard : 1,0 ÷ 1,5
Centraggio a richiesta
