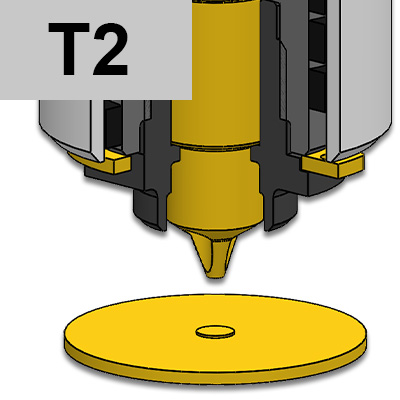

TESTIMONE D'INIEZIONE: T2
UGELLI A TORPEDO PER INIEZIONE DIRETTA
- SI: testimone d'iniezione minimo
- SI: materiali che lasciano filamenti o gocciolamenti all'apertura dello stampo
- SI: cariche abrasive (scegliere puntale 4/0)
- SI: applicazioni IMPRONTA SINGOLA E MULTIPLA
- NO: cambio colore
| Codice | C - L | 1 | 2 | 4/0 | 4/1 | 6 | 7 | 8 | |
|---|---|---|---|---|---|---|---|---|---|
| UGGS5510M | 0/1 | C=60 L=105 | UGCRG55 | REPTS550 | UGPG5010 | UGPG5110 | - | UGACOR14 | 1270051B0400X |
| UGGS5510S | 0/1 | C=60 L=105 | UGCRG55 | REPTS550 | UGPG5010 | UGPG5110 | UGAS4030 | - | 1270051B0400X |
| UGGS5520M | 0/1 | C=72 L=117 | UGCRG55 | REPTS550 | UGPG5020 | UGPG5120 | - | UGACOR14 | 1270064B0400X |
| UGGS5520S | 0/1 | C=72 L=117 | UGCRG55 | REPTS550 | UGPG5020 | UGPG5120 | UGAS4030 | - | 1270064B0400X |
| UGGS5530M | 0/1 | C=84 L=129 | UGCRG55 | REPTS550 | UGPG5030 | UGPG5130 | - | UGACOR14 | 1270076B0400X |
| UGGS5530S | 0/1 | C=84 L=129 | UGCRG55 | REPTS550 | UGPG5030 | UGPG5130 | UGAS4030 | - | 1270076B0400X |
| UGGS5540M | 0/1 | C=97 L=142 | UGCRG55 | REPTS550 | UGPG5040 | UGPG5140 | - | UGACOR14 | 1270089B0500X |
| UGGS5540S | 0/1 | C=97 L=142 | UGCRG55 | REPTS550 | UGPG5040 | UGPG5140 | UGAS4030 | - | 1270089B0500X |
1 = Corpo ugello
(M=Impronta Multipla / S=Impronta Singola)
2 = Resistenza spiralata con TCJ
4/0 = Torpedo Acciaio temprato
4/1 = Torpedo Cu-Be
6 = Anello di centraggio
7 = O-Ring
8 = Resistenza a candela con TCJ

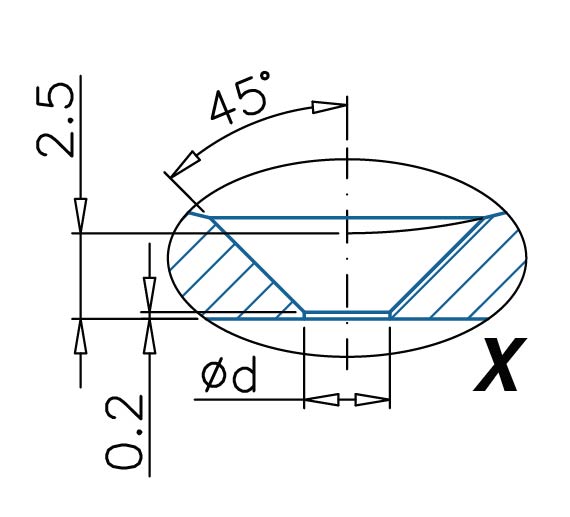

Ød= Standard : 1,5 ÷ 2,0
Centraggio a richiesta
