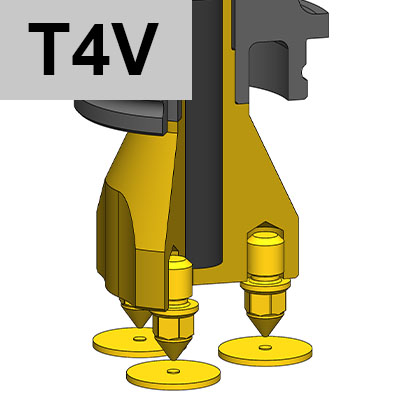

TESTIMONE D'INIEZIONE: T4V
UGELLI MULTIPUNTE ASSIALI A TORPEDO SINGOLO
- SI: iniezione di più pezzi con un unico ugello
- SI: più punti di iniezione sullo stesso pezzo
- SI: cariche abrasive (scegliere puntale 4/0)
- NO: applicazioni impronta SINGOLA
- NO: cambio colore
| Codice | C - L | 1 | 4/0 - 1/2/3/4P | 4/1 - 1/2/3/4P | 8 | |
|---|---|---|---|---|---|---|
| UGGSA4010 | 1/2/3/4 M 0/1 | C=49 L=74 | UGCRG40 | UGPMA401 1/2/3/4 | UGPMA411 1/2/3/4 | 0950044B0300X |
| UGGSA4020 | 1/2/3/4 M 0/1 | C=61 L=86 | UGCRG40 | UGPNA402 1/2/3/4 | UGPMA412 1/2/3/4 | 0950051B0300X |
| UGGSA4030 | 1/2/3/4 M 0/1 | C=73 L=98 | UGCRG40 | UGPMA403 1/2/3/4 | UGPMA413 1/2/3/4 | 0950064B0350X |
| UGGSA4040 | 1/2/3/4 M 0/1 | C=85 L=110 | UGCRG40 | UGPMA404 1/2/3/4 | UGPMA414 1/2/3/4 | 0950076B0400X |
1 = Corpo ugello
4/0 = Torpedo Acciaio temprato + N. 1/2/3/4 UGPUGSA4-0 puntalini per cariche abrasive
4/1 = Torpedo Acciaio temprato + N. 1/2/3/4 UGPUGSA4-1 puntalini in Cu-Be
8 = Resistenza a candela con TCJ
S = Spina antirotazione

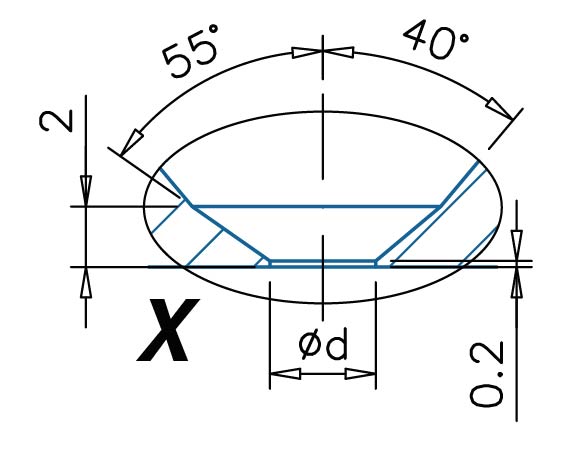

Ød= Standard: 0,6 ÷ 1,0
ØD1= 18÷25
ØD2= 18÷25
ØD3= 18÷25
ØD4= 18÷25
