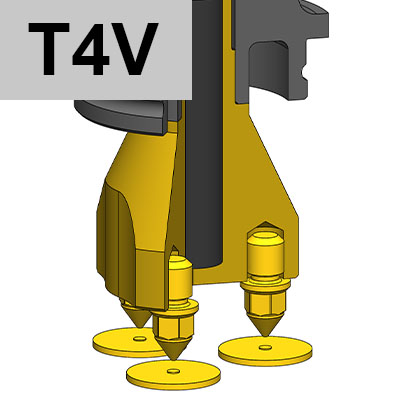

TESTIMONE D'INIEZIONE: T4V
UGELLI MULTIPUNTE ASSIALI A TORPEDO SINGOLO
- SI: iniezione di più pezzi con un unico ugello
- SI: più punti di iniezione sullo stesso pezzo
- SI: cariche abrasive (scegliere puntale 4/0)
- NO: applicazioni impronta SINGOLA
- NO: cambio colore
| Codice | C - L | 1 | 4/0 - 2/3/4/5/6P | 4/1 - 2/3/4/5/6P | 8 | |
|---|---|---|---|---|---|---|
| UGGSA5010 | 2/3/4/5/6 M 0/1 | C=60 L=85 | UGCRG50 | UGPMA501 2/3/4/5/6 | UGPMA511 2/3/4/5/6 | 1270051B0400X |
| UGGSA5020 | 2/3/4/5/6 M 0/1 | C=72 L=97 | UGCRG50 | UGPMA502 2/3/4/5/6 | UGPMA512 2/3/4/5/6 | 1270064B0400X |
| UGGSA5030 | 2/3/4/5/6 M 0/1 | C=84 L=109 | UGCRG50 | UGPMA503 2/3/4/5/6 | UGPMA503 2/3/4/5/6 | 1270076B0400X |
| UGGSA5040 | 2/3/4/5/6 M 0/1 | C=97 L=122 | UGCRG50 | UGPMA504 2/3/4/5/6 | UGPMA504 2/3/4/5/6 | 1270089B0500X |
1 = Corpo ugello
4/0 = Torpedo Acciaio temprato + N. 2/3/4/5/6 UGPUGSA5-0 puntalini per cariche abrasive
4/1 = Torpedo Acciaio temprato + N. 2/3/4/5/6 UGPUGSA5-1 puntalini in Cu-Be
8 = Resistenza a candela con TCJ
S = Spina antirotazione

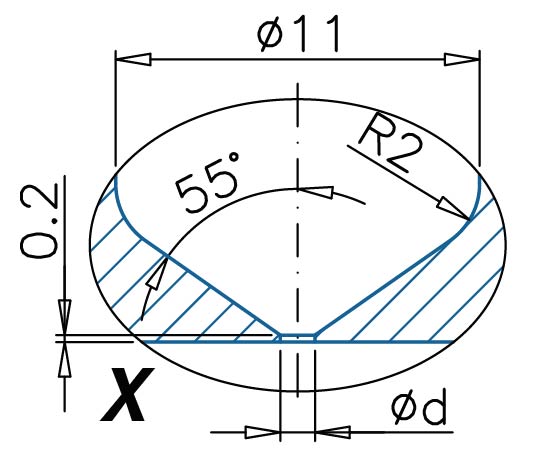

Ød= Standard: 0,6 ÷ 1,0
ØD= 30,0 - a richiesta 25÷35
