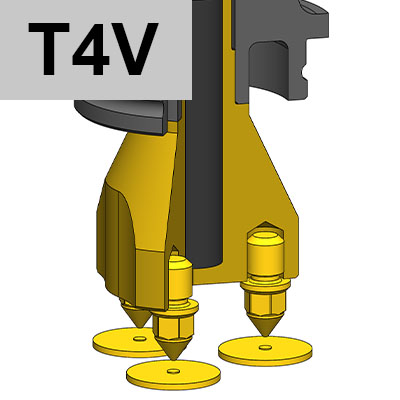

TESTIMONE D'INIEZIONE: T4V
UGELLI MULTIPUNTE ASSIALI A TORPEDO SINGOLO CON TESTA RISCALDATA
- SI: iniezione di più pezzi con un unico ugello
- SI: più punti di iniezione sullo stesso pezzo
- SI: applicazioni IMPRONTA SINGOLA E MULTIPLA
- SI: cariche abrasive
- NO: cambio colore
| Codice | C - L | 1 | 2 | 4/0 - 1/2/3/4P | 6 - 7 | 8 | ||
|---|---|---|---|---|---|---|---|---|
| UGGSA2510 | 1/2/3/4 M0 | C=35 L=67 | UGCRG25M | REPTS250 | UGPMA201 | 1/2/3/4 | UGACOR09 | 0630026B0160X |
| UGGSA2510 | 1/2/3/4 S0 | C=35 L=67 | UGCRG25S | REPTS250 | UGPMA201 | 1/2/3/4 | UGAS3220 | 0630026B0160X |
| UGGSA2520 | 1/2/3/4 M0 | C=48 L=80 | UGCRG25M | REPTS250 | UGPMA202 | 1/2/3/4 | UGACOR09 | 0630038B0175X |
| UGGSA2520 | 1/2/3/4 S0 | C=48 L=80 | UGCRG25S | REPTS250 | UGPMA202 | 1/2/3/4 | UGAS3220 | 0630038B0175X |
| UGGSA2530 | 1/2/3/4 M0 | C=60 L=92 | UGCRG25M | REPTS250 | UGPMA203 | 1/2/3/4 | UGACOR09 | 0630051B0200X |
| UGGSA2530 | 1/2/3/4 S0 | C=60 L=92 | UGCRG25S | REPTS250 | UGPMA203 | 1/2/3/4 | UGAS3220 | 0630051B0200X |
| UGGSA2540 | 1/2/3/4 M0 | C=72 L=104 | UGCRG25M | REPTS250 | UGPMA204 | 1/2/3/4 | UGACOR09 | 0630064A0250X |
| UGGSA2540 | 1/2/3/4 S0 | C=72 L=104 | UGCRG25S | REPTS250 | UGPMA204 | 1/2/3/4 | UGAS3220 | 0630064A0250X |
1 = Corpo ugello
(M=Impronta Multipla / S=Impronta Singola)
2 = Resistenza spiralata con TCJ
4/0 =Torpedo in acciaio temprato ( N.1-2-3-4 punti)
P = Puntalini per materiali con cariche abrasive (N. 1-2-3-4)
6 = Anello di centraggio
7 = O-Ring
8 = Resistenza a candela con TCJ
S = Spina antirotazione

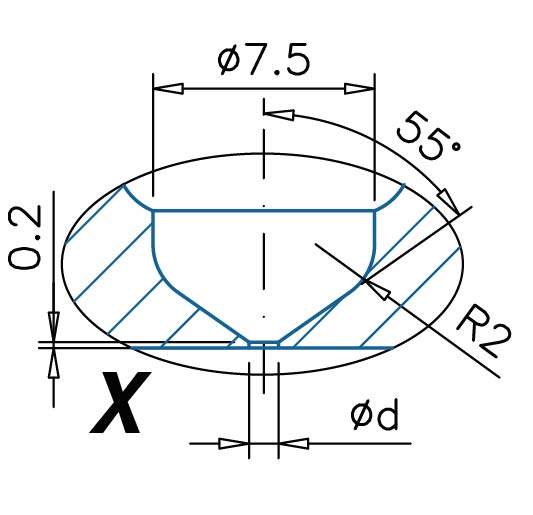

Ød= Standard : 0,6 ÷ 1,0
ØD1= 2÷14
ØD2= 8÷14
ØD3= 9÷14
ØD4= 11÷14
