Ugelli tipo GSA TR serie 55

Ugelli tipo GSA TR serie 55

S Applicazione Impronta Singola
Ugelli tipo GSA TR serie 55
M Applicazione Impronta Multipla

Descrizione

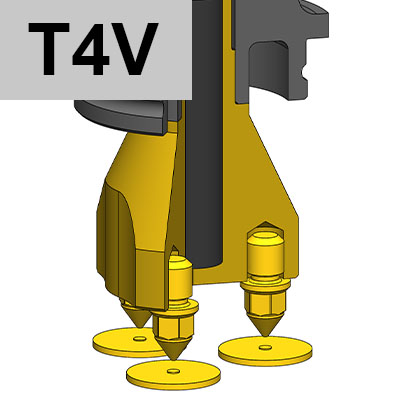

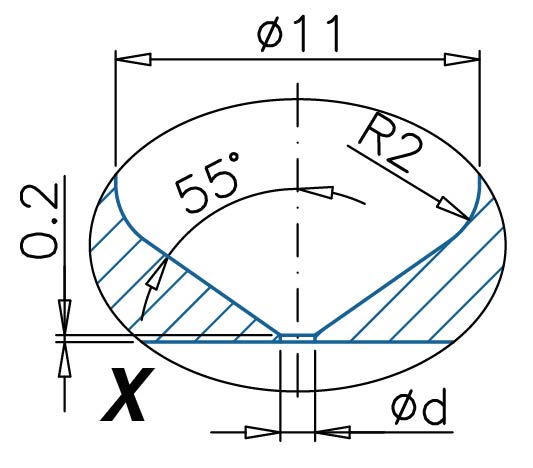

TESTIMONE D'INIEZIONE: T4V

UGELLI MULTIPUNTE ASSIALI A TORPEDO SINGOLO CON TESTA RISCALDATA

- SI: iniezione di più pezzi con un unico ugello

- SI: più punti di iniezione sullo stesso pezzo

- SI: applicazioni IMPRONTA  SINGOLA E MULTIPLA

- SI: cariche abrasive (scegliere puntale 4/0)

- NO: cambio colore


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L124/0 - N. PUNTI4/1 - N. PUNTI6 - 78
UGGSA5510 2/3/4/5/6 M 0/1 C=60 L=105 UGCRG55M REPTS550 UGPMA501 2/3/4/5/6 UGPMA511 2/3/4/5/6 UGACOR14 130510400
UGGSA5510 2/3/4/5/6 S 0/1 C=60 L=105 UGCRG55S REPTS550 UGPMA501 2/3/4/5/6 UGPMA511 2/3/4/5/6 UGAS4030 130510400
UGGSA5520 2/3/4/5/6 M 0/1 C=72 L=117 UGCRG55M REPTS550 UGPMA502 2/3/4/5/6 UGPMA512 2/3/4/5/6 UGACOR14 130610400
UGGSA5520 2/3/4/5/6 S 0/1 C=72 L=117 UGCRG55S REPTS550 UGPMA502 2/3/4/5/6 UGPMA512 2/3/4/5/6 UGAS4030 130610400
UGGSA5530 2/3/4/5/6 M 0/1 C=84 L=129 UGCRG55M REPTS550 UGPMA503 2/3/4/5/6 UGPMA513 2/3/4/5/6 UGACOR14 130810400
UGGSA5530 2/3/4/5/6 S 0/1 C=84 L=129 UGCRG55S REPTS550 UGPMA503 2/3/4/5/6 UGPMA513 2/3/4/5/6 UGAS4030 130810400
UGGSA5540 2/3/4/5/6 M 0/1 C=97 L=142 UGCRG55M REPTS550 UGPMA504 2/3/4/5/6 UGPMA514 2/3/4/5/6 UGACOR14 130910500
UGGSA5540 2/3/4/5/6 S 0/1 C=97 L=142 UGCRG55S REPTS550 UGPMA504 2/3/4/5/6 UGPMA514 2/3/4/5/6 UGAS4030 130910500

Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2 = Resistenza spiralata con TCJ

4/0 = Torpedo Acciaio temprato  + N. 2/3/4/5/6 UGPUGSA5-0 puntalini per cariche abrasive

4/1 = Torpedo Acciaio temprato  + N. 2/3/4/5/6 UGPUGSA5-1 puntalini in Cu-Be

6 = Anello di centraggio

7 = O-Ring

8 = Resistenza a candela con TCJ

S = Spina antirotazione

Ød= Standard: 0,6 ÷ 1,0

ØD= 30,0 - a richiesta 25÷35
