Ugelli tipo GSA TR serie 26

Ugelli tipo GSA TR serie 26

S Applicazione Impronta Singola
Ugelli tipo GSA TR serie 26
M Applicazione Impronta Multipla

Descrizione

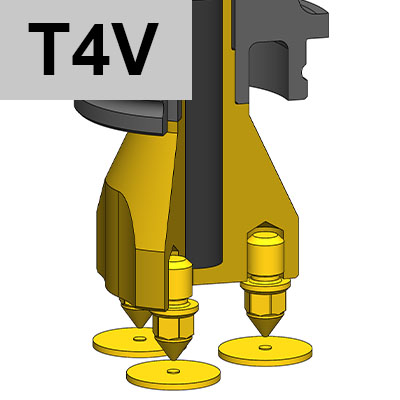

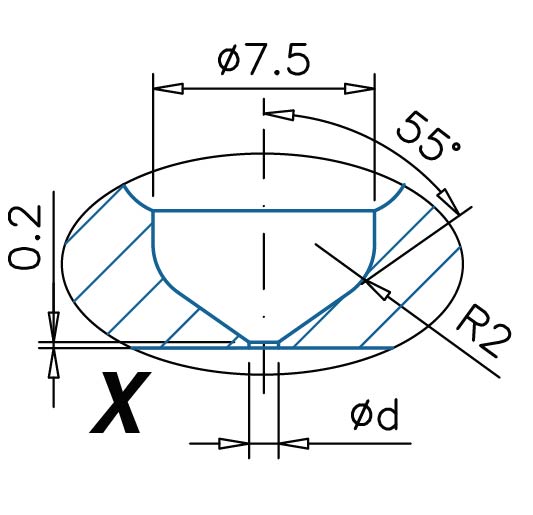

TESTIMONE D'INIEZIONE: T4V

UGELLI MULTIPUNTE ASSIALI A TORPEDO SINGOLO CON TESTA RISCALDATA

- SI: iniezione di più pezzi con un unico ugello

- SI: più punti di iniezione sullo stesso pezzo

- SI: applicazioni IMPRONTA  SINGOLA E MULTIPLA

- NO: materiali con cariche abrasive (scegliere GSA 25)

- NO: cambio colore


Clicca qui per vedere le foto dei testimoni d'iniezione
CodiceC - L124/0 - N. PUNTI6 - 78
UGGSA2610 1/2/3/4 M0 C=35 L=67 UGCRG25M REPTS250 UGPMA211 1/2/3/4 UGACOR09 050210160
UGGSA2610 1/2/3/4 S0 C=35 L=67 UGCRG25S REPTS250 UGPMA211 1/2/3/4 UGAS3220 050210160
UGGSA2620 1/2/3/4 M0 C=48 L=80 UGCRG25M REPTS250 UGPMA212 1/2/3/4 UGACOR09 050310175
UGGSA2620 1/2/3/4 S0 C=48 L=80 UGCRG25S REPTS250 UGPMA212 1/2/3/4 UGAS3220 050310175
UGGSA2630 1/2/3/4 M0 C=60 L=92 UGCRG25M REPTS250 UGPMA213 1/2/3/4 UGACOR09 050510200
UGGSA2630 1/2/3/4 S0 C=60 L=92 UGCRG25S REPTS250 UGPMA213 1/2/3/4 UGAS3220 050510200
UGGSA2640 1/2/3/4 M0 C=72 L=104 UGCRG25M REPTS250 UGPMA214 1/2/3/4 UGACOR09 050610250
UGGSA2640 1/2/3/4 S0 C=72 L=104 UGCRG25S REPTS250 UGPMA214 1/2/3/4 UGAS3220 050610250

Legenda:

1 = Corpo ugello

(M=Impronta Multipla / S=Impronta Singola)

2 = Resistenza spiralata con TCJ

4/1 = Torpedo Multipunte Cu-Be con N. 1-2-3-4 punte

6 = Anello di centraggio

7 = O-Ring

8 = Resistenza a candela con TCJ

S = Spina antirotazione

Ød= Standard : 0,6 ÷ 1,0

ØD1= 2÷14

ØD2= 8÷14

ØD3= 9÷14

ØD4= 11÷14

Foto:

Scheda PDF

Vuoi scaricare la scheda PDF di questo articolo? Clicca sul bottone e inizia subito il download

Download Scheda

Disegno 2D

Vuoi scaricare il Disegno 2D di questo articolo? Clicca sul bottone e inizia subito il download

Download
